伺服推胶机构
自动推教机是一台全自动推胶机，人工将产品放入到治具内，设备便开始自动推胶，推胶完成后自动复位。本机器共分为控制机构，推胶机构、制冷机构，出胶机构，。共4个有效工位。本机采用“信捷XD系列PLC和”显控”触摸屏，OMRON接近开关、继电器、等传感器。设有多重报警，具有安全保护及蜂鸣器，使用触摸屏进行各种参数设置与监控，操作方便简单。
本机器通过外部信号触发对接外部设备、把胶水混合推出值外部加工件。
产品参数
设备工作流程
【控制机构】

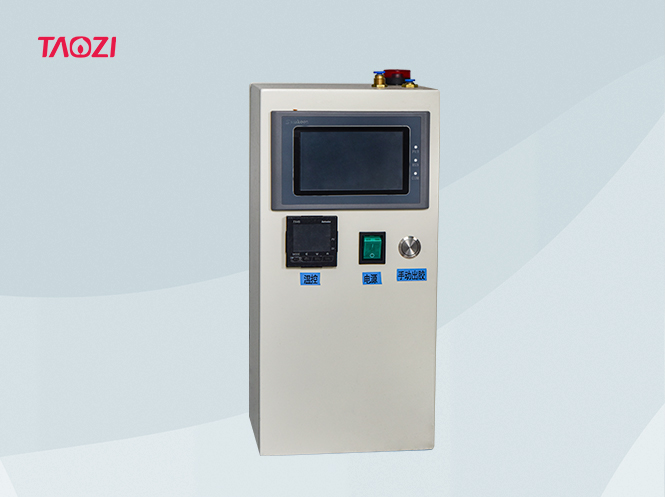

控制机构，推胶机构、制冷机构，出胶机构
本设备为点胶机配套设备，配合外部设备使用，被动工作方式，安装与外部设备上，接收到外部信号开始执行推胶动作。信号停止便停止工作，没有主动工作模式，

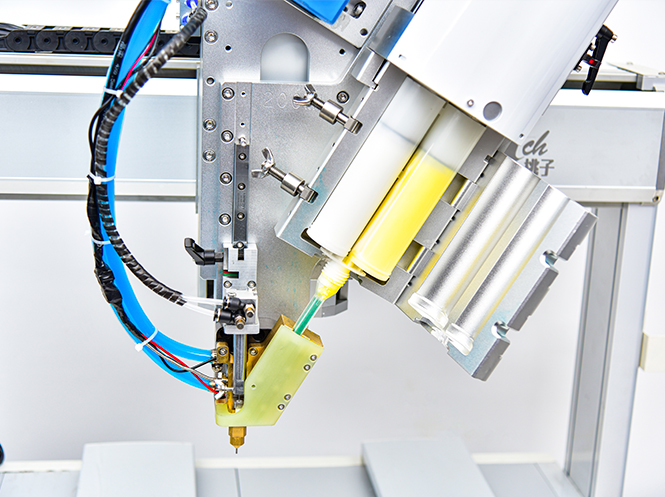

【推胶机构】
接收到点胶信号后，伺服电机开始旋转，将胶桶内胶水推出，推教速度根据实际需要设定，到达正极限位后报警停止工作。
【制冷机构】
根据胶水性质不同，防止胶水凝固，需要开启制冷功能，当高于设定温度后制冷系统开始工作将温度恢复到设定范围内。
【出胶机构】
出胶机构主要负责控制出胶水的形状，出胶阀的开关
参数表格：
| 额定电压Rated voltage（V） | 220VAC 1phase /24VDC |
| 额定电流Rated current Max（A） | 5 |
| 额定频率Rated frequency（Hz） | 50/60 |
| 气动系统压力System pressure Min（MPa） | 0.5-0.7 |
| 设备外形尺寸 L×W×H (mm) | 600*300*150 |
| 设备重量Weight（Kg） | 10--15kg |
